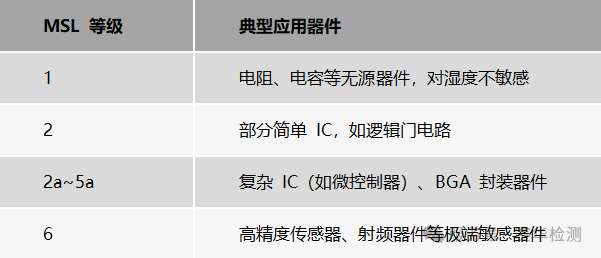

MSL由JEDEC（固态技术协会）标准J-STD-020定义，分为不同等级（1~6级），数字越大对湿度越敏感：

MSL 1：无限期存放（≤30°C/85%RH）。

MSL 2：存放期限1年（≤30°C/60%RH）。

MSL 2a~5a：存放期限缩短（如4周至48小时）。

MSL 6：极端敏感，需在开封后立即焊接（通常需烘烤）。

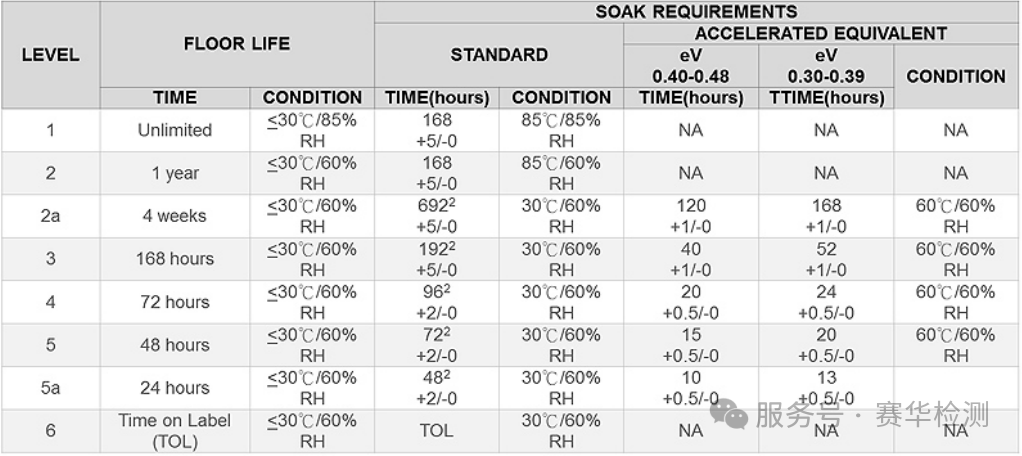

试验目的是确定元器件的湿敏等级，主要步骤包括：

预处理：将样品在30°C/60%RH条件下放置192小时（模拟吸湿）。需从密封防潮包装中取出，且未超过前次开封后的有效存放时间，确保模拟的是实际使用前的吸湿情况。

回流焊模拟：通过3次标准回流焊温度曲线（如JEDEC J-STD-020定义的无铅焊接峰值温度260°C，升温速率（≤3°C/秒）、恒温时间（60~120秒），符合JEDEC J-STD-020的最新修订要求。）。

失效检测：

外观检查（封装开裂、分层）。判定：无可见封装裂纹、引脚变形

X-RAY，扫描声学显微镜（SAT）检测内部缺陷。判定：内部无气泡、分层面积不超过封装总面积的5%

电气性能测试（如导通性）。判定：关键参数误差在器件规格书允许范围内

若样品通过测试，则确定其MSL等级；否则需降低等级重新测试。

烘烤要求：MSL 3及以上等级的元器件若暴露于空气中超过规定时间（如MSL 3为168小时），需在125°C下烘烤12~48小时去除湿气。

干燥包装：湿敏器件需用防潮袋（含干燥剂和湿度指示卡）密封，并标注MSL等级和开封有效期。

IPC/JEDEC标准：

J-STD-020：MSL分级标准。

J-STD-033：湿敏器件的处理、包装和烘烤指南。

实际应用建议

仓储管理：控制环境温湿度（如25°C±5°C，<40% RH）。

生产管控：开封后记录时间，超期需烘烤。

焊接工艺：遵循器件规格书的回流焊曲线，避免温度骤升。
