电气连通性：确认元件引脚与PCB焊盘之间形成了可靠的电气连接，无开路（未连接）或短路（不该连接的连在一起）。

机械强度：保证焊点有足够的机械强度以固定元件，抵抗振动、冲击和热胀冷缩。

工艺质量：评估焊点的形状、润湿性、焊料量等是否符合标准（如IPC-A-610），避免虚焊/假焊（连接不良）、冷焊等隐患。

发现工艺问题：通过系统性缺陷分析，反向追溯回流焊/波峰焊的炉温曲线、锡膏印刷、助焊剂等上游工艺问题。

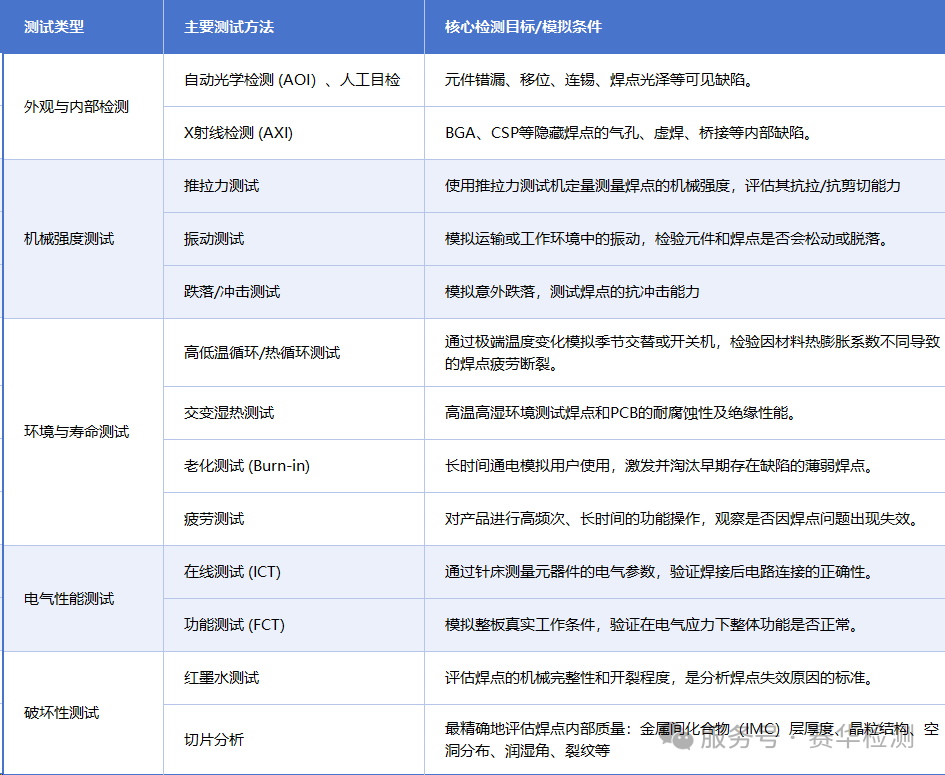

视觉检测类 - 检查焊点外观和位置

这类测试是非接触式的，速度最快，用于生产线上的全检或抽检。

人工目检

方法：操作员在放大镜或显微镜下，依据IPC-A-610（电子组件的可接受性标准）等标准进行视觉检查。

检测内容：焊点光泽、润湿角、焊料轮廓、桥连、锡球、元件偏移、极性等。

优点：灵活、成本低，能识别一些复杂缺陷。

缺点：主观性强、易疲劳、效率低、不可量化，对BGA等隐藏焊点无能为力。

AOI（自动光学检测） - 焊接测试的主力

原理：使用高分辨率彩色摄像头和多种光源（如正面光、侧光、同轴光），从不同角度照射焊点，通过反射光特征判断焊点形态。系统将拍摄的图像与预先设定的“黄金标准”或算法模型进行比对。

专为焊接检测的能力：

焊点存在/缺失：特别是对CHIP元件（电阻、电容）的两端焊点。

焊点形状与体积：评估焊料量（多锡、少锡）。

焊接桥接：清晰识别相邻引脚或焊盘之间的短路。

焊点润湿性：通过侧光可判断引脚脚跟的焊料爬升情况。

元件立碑/移位：因焊接张力不均导致的缺陷。

优点：高速、客观、可量化、数据可追溯，适用于高密度SMT产线。

局限：对于平面型焊点（如QFN侧翼）和完全不可见的焊点（如BGA底部）检测能力有限；对反光强烈的元件可能产生误报。

AXI（自动X射线检测） - 透视隐藏焊点的“火眼金睛”

原理：利用X射线穿透PCBA，由于不同材料（如焊锡、铜、硅）对X射线的吸收率不同，形成灰度对比图像，从而透视焊点内部结构。

专为焊接检测的核心能力：

BGA/CSP/QFN等底部焊点：这是其最主要、无可替代的应用。检测焊球的存在、对齐、桥接、大小一致性。

焊点内部空洞：量化分析焊点内部气泡（Void）的大小和位置占比。空洞率是评估焊接质量（尤其是功率器件）的关键指标。

通孔插装元件焊点：检查焊料在通孔内的填充率。

优点：唯一能无损检测隐藏焊点质量的技术，提供内部三维信息（3D AXI可测量高度）。

缺点：设备极其昂贵，检测速度慢，通常用于关键器件或抽检。

电气测试类 - 验证焊点的电气连接性

这类测试是接触式的，直接验证电气性能。

ICT（在线测试） - 连通性测试的王者

原理：通过定制化的针床夹具，使探针精确接触到PCBA上设计好的测试点，测量两点之间的电阻。

检测开路：如果元件一端到另一端电阻为无穷大，则说明该焊点开路。

检测短路：测量不应相连的两点间电阻，若电阻极低，则说明存在焊接桥接或其他短路。

优点：电气验证，结果100%客观、准确；速度快，定位缺陷精确到具体网络或引脚。

缺点：需要昂贵的专用夹具和PCB上设计测试点；无法判断焊点的机械强度和工艺质量；对于高密度、无测试点的板卡覆盖受限。

飞针测试

原理：与ICT类似，但使用可编程移动的探针而非固定针床。

特点：无需制作夹具，适合小批量、高混合度生产。在焊接测试方面能力与ICT相同，但速度较慢。

破坏性与可靠性测试类

这类测试通常用于工艺验证、抽样分析或失效分析，而非生产线全检。

红墨水测试

方法：将带有BGA等元件的PCBA浸入特殊染料中，让染料渗入裂缝，然后撬下或切开元件，观察染料渗透情况。

目的：评估焊点的机械完整性和开裂程度，是分析焊点失效原因的标准。

切片（微切片）分析

方法：从PCBA上切割下包含目标焊点的样本，进行镶嵌、研磨、抛光、蚀刻，最后在显微镜下观察焊点的横截面。

目的：最精确地评估焊点内部质量：金属间化合物（IMC）层厚度、晶粒结构、空洞分布、润湿角、裂纹等，用于深层失效分析和工艺优化。

推拉力测试

方法：使用精密的推拉力测试仪，对单个焊点或元件施加垂直或水平的力，直到其断裂，记录最大力值。

目的：定量测量焊点的机械强度，验证其是否符合可靠性要求。

消费类电子产品（如蓝牙耳机、普通小家电）：通常侧重FCT功能测试、老化测试和基本的外观检测，可能会进行抽样跌落测试。核心是在保证基本可靠性的前提下控制成本。

工业及汽车电子（如工控主板、车载设备）：要求更为严格。除上述测试外，必须引入AXI检查BGA焊点 ，并需要进行严格的高低温循环测试、振动测试和湿热测试 ，以应对恶劣的工作环境。

高可靠性产品（如医疗设备、航空航天电子）：需要执行最全面的测试方案。除了所有提及的测试，还会进行焊点强度测试等更极端的可靠性验证 ，并且通常要求遵循更严格的行业标准（如汽车电子领域的AEC-Q标准、航空航天领域的相应标准）。

IPC-A-610：《电子组件的可接受性》，是目前全球电子组装行业公认的最终产品验收标准，它将产品分为1级（消费类）、2级（工业类）、3级（高可靠类），并规定了各级别焊点的可接受条件 。

IPC-J-STD-001：《焊接的电气和电子组件要求》，是针对焊接工艺和质量要求的标准 。
