必备四大条件（缺一不可）

1、直流电场（电位差）

相邻导体存在电压，为离子移动提供驱动力；电压越高、间距越小，迁移速度越快。

2、水分（电解质介质）

高湿、凝露、水汽渗入形成连续水膜，金属才能溶解电离。

3、导电离子杂质

Cl⁻、Br⁻、助焊剂有机酸、板材残留离子，降低水膜电阻率，加速腐蚀。

4、金属导体源

铜箔、孔壁铜、电镀铜作为阳极，提供 Cu⁺/Cu²⁺离子。

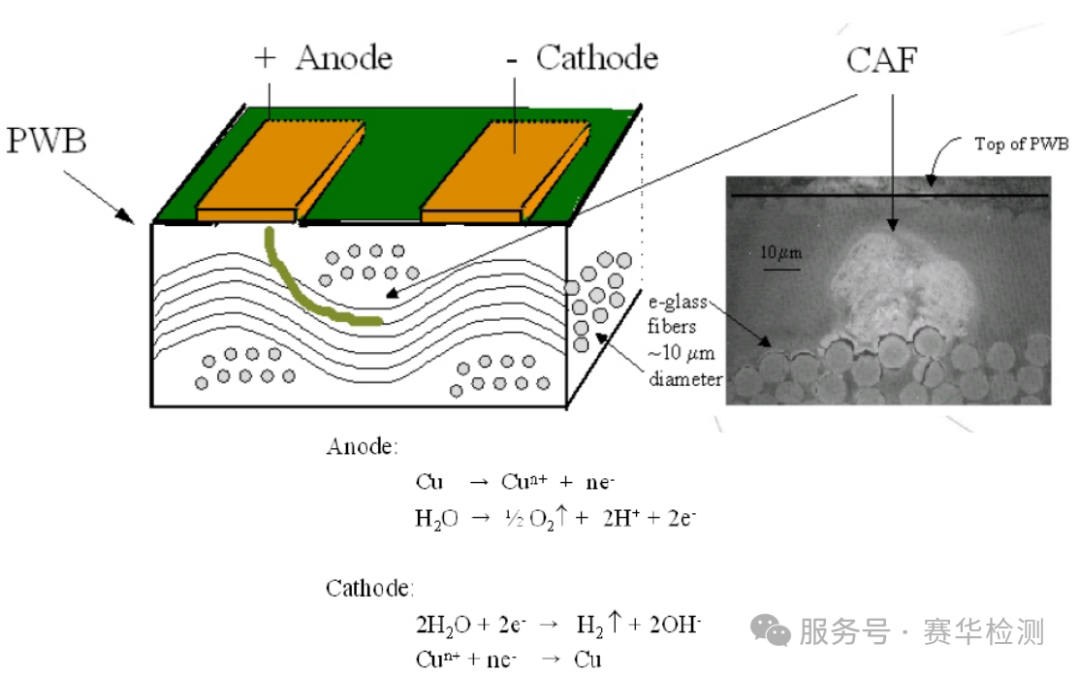

完整电化学反应过程

1、阳极氧化（铜溶解）

有水、卤素离子存在时，阳极铜失去电子变成铜离子溶于水膜： Cu→Cu2++2e− 卤素离子会形成可溶性铜络盐，大幅加速铜溶解。

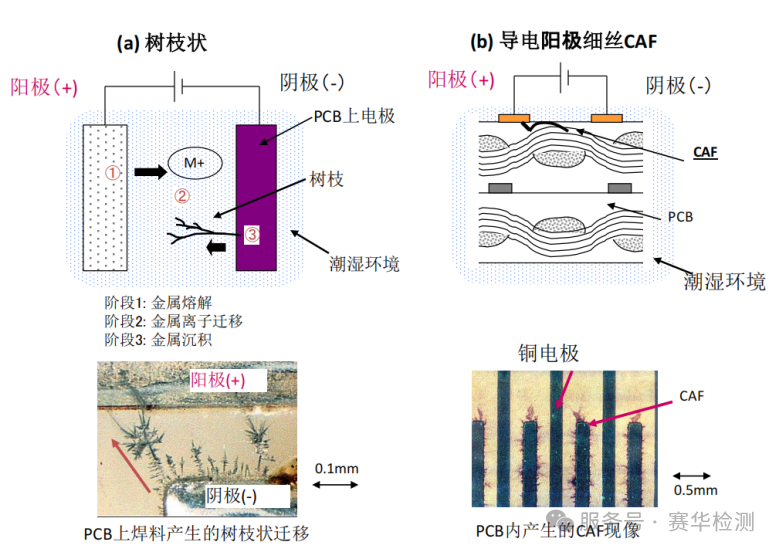

2、离子定向迁移

在电场作用下，带正电铜离子向阴极线路 / 通孔移动，沿水膜、玻纤缝隙持续传输。

3、阴极还原析出导电枝晶/丝状导体

铜离子到达阴极后得到电子，还原成金属铜析出；长期累积形成树枝状铜晶（表面 ECM）或沿玻纤的细丝（CAF），两极之间形成导电通道，绝缘性能急剧劣化。

副反应：铜离子与 OH⁻、卤素生成碱式卤化铜导电沉淀，同样降低绝缘。

（一）材料本身原因

1、普通 FR-4 树脂吸水率高、Tg 偏低，湿热环境易水解，树脂与玻纤脱粘产生缝隙通道；

2、粗玻璃纤维布（7628）树脂浸润差，玻纤束间隙大，极易形成水汽通道；开纤布耐迁移性能更好；

3、板材离子含量高、残留卤素、偶联剂差，玻纤与树脂界面结合力弱；

4、低成本板材未做耐 CAF 改性，缺少离子捕捉剂。

（二）PCB 设计缺陷

1、高压通孔、线路间距过小，电场强度大；

2、高压通孔平行于玻纤经向排布，迁移路径短；

3、层间高压区域介质厚度太薄；

4、密集BGA、小间距焊盘，表面极易积存水汽和助焊剂残留。

（三）生产制程缺陷（最常见诱因）

1、钻孔工艺差：钻针磨损、参数不当撕裂玻纤，孔壁产生微裂纹；

2、除胶渣不充分：孔壁残留树脂钻污，形成渗水通道；

3、压合缺陷：流胶不足、层压气泡、空洞，玻纤束间缺树脂填充；

4、清洗不良：助焊剂残留、板面氯离子超标；

5、阻焊附着力差、阻焊气泡、针孔，水汽易渗入板面与基材。

（四）使用环境应力

1、长期高温高湿、户外凝露、温差循环；

2、产品长期带电运行，持续施加直流偏压；

3、粉尘、腐蚀性气体附着板面，持续提供离子污染源。

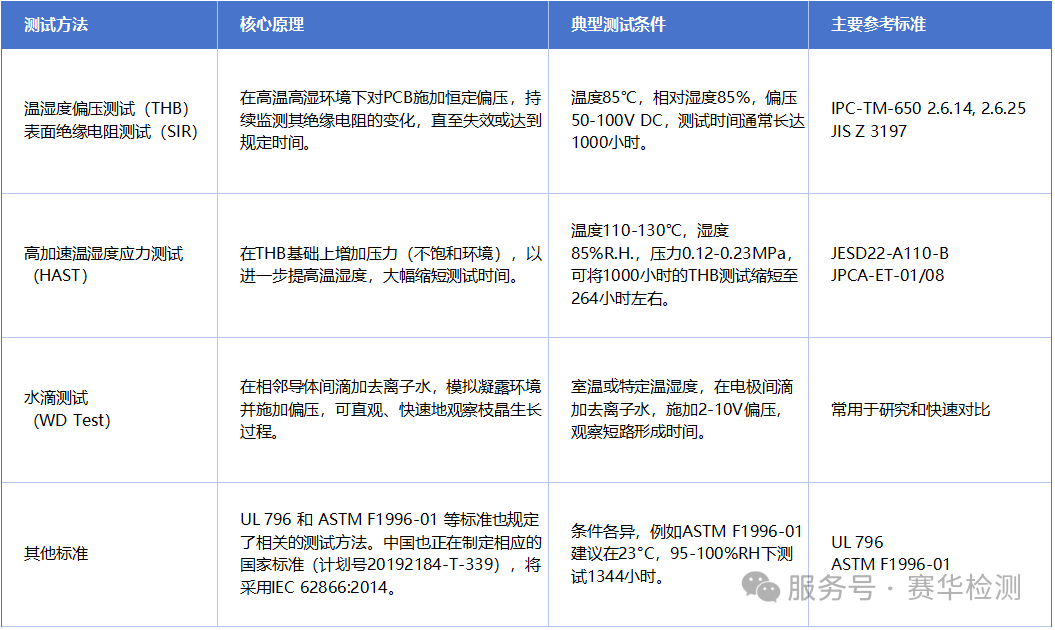

1、选材

选用耐 CAF 板材、开纤玻璃布、低离子无卤高 Tg 树脂；

2、设计

加大高压通孔最小间距，避免通孔平行玻纤经向排布，加厚高压区域介质；

3、制程

优化钻孔减少玻纤撕裂，充分除胶渣、凹蚀；保证压合流胶无空洞；成品彻底清洗控制氯离子残留；提升阻焊附着力；

4、成品防护

三防涂覆、派瑞林镀膜、真空灌封，隔绝水汽；成品真空防潮包装；

5、使用管控

避免长期高湿凝露环境，降低工作电压梯度。
