室温拉伸

【参考标准】GB/T 228.1, ASTM E8/E8M

【关键测试参数】抗拉强度、屈服强度、断后伸长率、断面收缩率

【主要测试设备】万能材料试验机（如Instron 5985）

【典型应用领域】几乎所有金属材料的基础性能验证

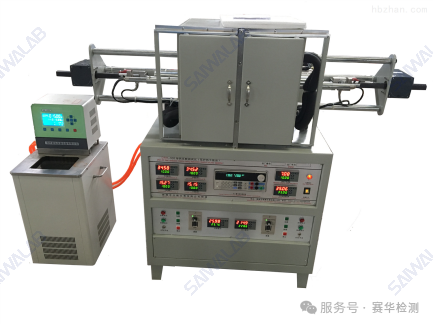

高温拉伸

【参考标准】GB/T 4338, HB 5195

【关键测试参数】高温抗拉强度、高温屈服强度（通常测试至1000℃）

【主要测试设备】万能试验机+高温炉系统

【典型应用领域】航空航天、锅炉、发动机部件

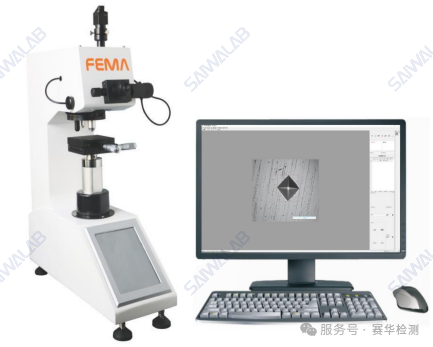

硬度测试

【参考标准】GB/T 230.1 (洛氏), GB/T 231.1 (布氏), GB/T 4340.1 (维氏)

【关键测试参数】HRC, HBW, HV（不同标尺对应不同载荷和压头）

【主要测试设备】洛氏/布氏/维氏硬度计

【典型应用领域】热处理质量检验、耐磨性评估

冲击韧性

【参考标准】GB/T 229, ASTM E23

【关键测试参数】夏比V型缺口冲击吸收功（KV2），试验温度（常温至-196℃）

【主要测试设备】摆锤冲击试验机（如Zwick HIT450P）

【典型应用领域】船舶、桥梁、低温压力容器

疲劳性能

【参考标准】GB/T 3075, ASTM E466

【关键测试参数】疲劳极限、循环次数（如1e7次）、应力比（R=-1~0.8）

【主要测试设备】电液伺服疲劳试验机（如MTS Landmark）

【典型应用领域】轨道交通、风电、医疗器械

火花直读光谱

【参考标准】GB/T 4336, ASTM E1251

【关键测试参数】金属基体主量及杂质元素含量（ppm级至百分比），30秒内出结果

【主要测试设备】火花直读光谱仪（OES，如ARL iSpark 8860）

【典型应用领域】冶金炉前快速分析、来料牌号鉴别

ICP成分分析

【参考标准】GB/T 20975.25, SN/T 3343

【关键测试参数】痕量元素（检出限可达0.01ppm），样品需消解前处理

【主要测试设备】ICP-OES / ICP-MS

【典型应用领域】高纯金属、稀土元素、环境有害物质筛查

气体元素分析

【参考标准】GB/T 20123, ASTM E1019

【关键测试参数】碳、硫、氧、氮、氢含量（C/S精度0.0001%）

【主要测试设备】高频红外碳硫仪、氧氮氢分析仪

【典型应用领域】钢铁质量控制、钛合金/高温合金本底控制

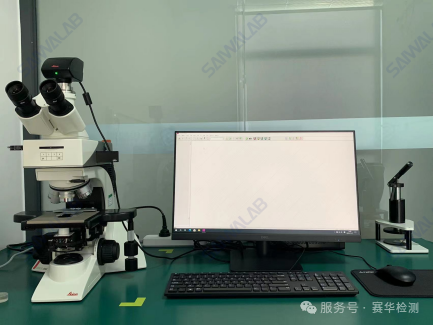

金相分析

【参考标准】GB/T 6394, ASTM E112

【关键测试参数】晶粒度评级、非金属夹杂物、脱碳层、相组成

【主要测试设备】金相显微镜（如Olympus GX53）、图像分析软件

【典型应用领域】工艺验证（锻造/热处理）、失效分析

表面形貌+成分定性半定量分析

【参考标准】GB/T 17359, ASTM E1508

【关键测试参数】断口形貌观察（SEM）、微区元素定性/半定量分析（EDS）

【主要测试设备】扫描电镜（SEM）、能谱仪（EDS）

【典型应用领域】断裂失效分析、异物来源分析

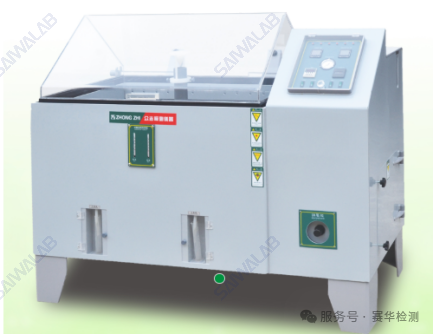

中性盐雾

【参考标准】GB/T 10125, ASTM B117

【关键测试参数】NaCl溶液浓度5%，pH 6.5-7.2，试验箱温度35℃

【主要测试设备】盐雾试验箱

【典型应用领域】涂层/镀层耐蚀性评估（如镀锌板、电镀件）

硫化氢腐蚀

【参考标准】QB/T 3831, ASTM G111

【关键测试参数】H2S浓度（0.1%-0.5%），湿度75%±5%，温度25℃±2℃

【主要测试设备】硫化氢试验箱、气体浓度传感器

【典型应用领域】银/铜镀层抗变色测试、石油化工材料

晶间腐蚀

【参考标准】GB/T 4334, ASTM A262

【关键测试参数】草酸浸蚀、硫酸-硫酸铁试验等（检测敏化程度）

【主要测试设备】加热回流装置、金相显微镜

【典型应用领域】不锈钢（304/316）焊接工艺评定

高温高压腐蚀

【参考标准】ASTM G111-21a

【关键测试参数】模拟高温高压（HTHP）环境下的质量损失或应力腐蚀开裂

【主要测试设备】高压釜、电化学工作站

【典型应用领域】深海油气开采、化工反应器

超声波探伤

【参考标准】GB/T 1786

【关键测试参数】检测内部缺陷（裂纹、气孔、夹杂），灵敏度可调

【主要测试设备】超声波探伤仪

【典型应用领域】锻件、棒材、焊缝内部质量

涡流检测

【参考标准】GB/T 12969, ASTM B193

【关键测试参数】电导率测试（如%IACS）、表面/近表面缺陷检出

【主要测试设备】涡流探伤仪、电导率仪

【典型应用领域】铜/钛合金管材、航空发动机叶片

导热/膨胀系数

【参考标准】ASTM E1461, GB/T 3651

【关键测试参数】热扩散率、热导率、线膨胀系数（-150℃~1600℃）

【主要测试设备】激光导热仪（LFA）、热膨胀仪（DIL）

【典型应用领域】电子封装散热片、精密仪器

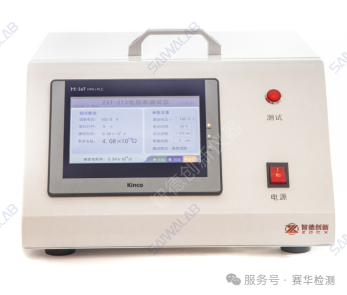

电阻率

【参考标准】GB/T 351

【关键测试参数】电阻系数、电导率（测量精度±0.5%）

【主要测试设备】双臂电桥、涡流导电仪

【典型应用领域】铜合金导电性能评价、接地材料

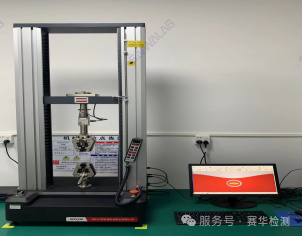

万能材料试验机

【核心用途】拉伸、压缩、弯曲

【关键技术指标】载荷范围：0.02kN-10kN

【适用场景】常规力学性能测试中心

直读光谱仪

【核心用途】快速成分分析

【关键技术指标】检测C, Si, Mn, P, S, Cr, Ni等，精度±0.5%

【适用场景】炉前分析、仓库来料检

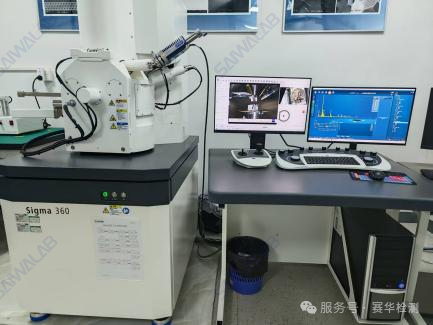

扫描电镜（SEM）

【核心用途】微观形貌与能谱

【关键技术指标】分辨率1nm@15kV，放大倍数可达10万倍以上

【适用场景】高端失效分析、研发中心

摆锤冲击试验机

【核心用途】冲击韧性冲击能量范围：150J-450J（如Zwick HIT450P）

【关键技术指标】

【适用场景】钢铁材料、低温环境材料

疲劳试验机

【核心用途】疲劳寿命

【关键技术指标】载荷精度±0.5%，频率可达100Hz（如MTS Landmark）

【适用场景】汽车零部件、航空材料验证

碳硫分析仪

【核心用途】气体含量

【关键技术指标】C精度0.0001%，分析时间约40秒

【适用场景】优质碳素钢、洁净钢质量控制

航空航天

重点关注高温拉伸、蠕变/持久、断裂韧度（KIC）以及低周疲劳。依据HB（航空行业）或ASTM标准，采用高温炉配合引伸计进行测试。

汽车制造

侧重于疲劳试验、成形性能（如杯突试验IE值）以及涂装盐雾试验。常用多功能数控试验机进行模拟。

医疗器械

重点在于钛合金（Ti-6Al-4V ELI）的成分合规性、显微组织均匀性（无α层）以及耐腐蚀性能。

建筑结构

核心要求是低温冲击韧性（如Q345B在-20℃下的表现）以及焊接工艺评定（可焊性试验）。

电子电器

关键测试包括导电率（如铜需≥98% IACS）、导热系数以及抗硫化氢变色（针对镀层触点）。
